Pioneer DJM-800 – 4-kanałowy cyfrowy mikser DJ

Pioneer DJM-800 to profesjonalny, 4-kanałowy mikser DJ zaprojektowany z myślą o klubach, profesjonalnych stanowiskach DJ-skich oraz zastosowaniach scenicznych. Model łączy klasyczny układ sterowania znany z mikserów Pioneer z zaawansowaną cyfrową obróbką dźwięku, rozbudowanym systemem efektów oraz obsługą MIDI.

DJM-800 pracuje z przetwarzaniem 24-bit/96 kHz, zapewniając wysoką jakość sygnału audio. Mikser oferuje szeroki wybór wejść analogowych i cyfrowych, wyjścia XLR i RCA, cyfrowe wyjście audio, wejście/wyjście dla zewnętrznych efektorów oraz interfejs MIDI.

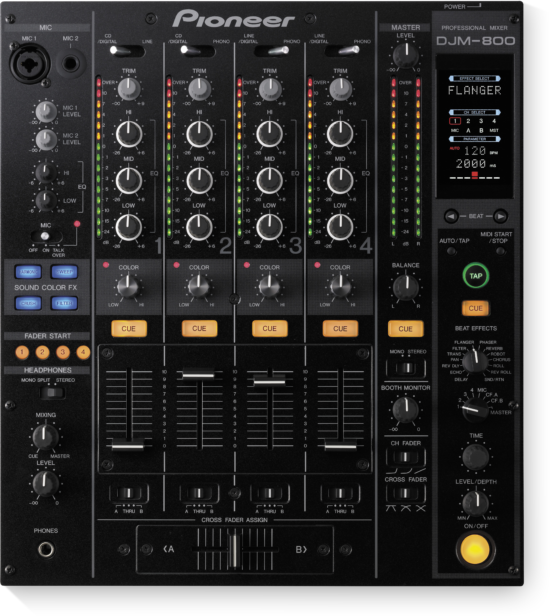

Cztery kanały i rozbudowana sekcja wejściowa

Pioneer DJM-800 pozwala na jednoczesną obsługę czterech kanałów. Każdy kanał posiada niezależną regulację poziomu wejściowego, korekcję oraz sterowanie faderem. Mikser został wyposażony w wejścia PHONO, CD/LINE oraz LINE, dzięki czemu może współpracować zarówno z gramofonami, jak i odtwarzaczami CD oraz innymi źródłami liniowymi.

Istotnym elementem konstrukcji jest również możliwość wykorzystania wejść cyfrowych. Sygnał cyfrowy może być kierowany do wybranych kanałów zamiast sygnału analogowego, co pozwala ograniczyć liczbę dodatkowych konwerterów i zachować cyfrową ścieżkę sygnału.

Cyfrowe przetwarzanie 96 kHz / 24 bit

DJM-800 wykorzystuje cyfrową architekturę audio z przetwarzaniem 96 kHz / 24 bit. Producent zastosował również konstrukcję obudowy o wysokiej sztywności oraz rozwiązania mające ograniczać wpływ drgań i zakłóceń cyfrowych na jakość sygnału.

Pasmo przenoszenia wynosi 20 Hz–20 kHz, a deklarowany przez producenta stosunek sygnału do szumu sięga 104 dB dla wejść liniowych. Zniekształcenia THD dla toru LINE–MASTER 1 wynoszą maksymalnie około 0,005%.

Zaawansowane efekty Beat Effects

Jedną z najważniejszych funkcji DJM-800 jest rozbudowany procesor efektów. Mikser automatycznie analizuje tempo utworu i może synchronizować działanie efektów z rytmem muzyki. Do dyspozycji DJ-a pozostaje szeroki wybór efektów rytmicznych i modulacyjnych.

System pozwala na tworzenie licznych kombinacji efektów, a dodatkowe efekty typu Filter, Sweep oraz Crush mogą być wykorzystywane na kanałach liniowych. Pioneer podaje możliwość uzyskania łącznie 50 kombinacji efektów.

Wśród dostępnych efektów znajdują się m.in.:

• Delay
• Echo
• Reverse Delay
• Roll
• Reverse Roll
• Filter
• Flanger
• Phaser
• Reverb
• Trans
• Pitch
• Robot
• Chorus
• Crush

Dostępna jest również funkcja ręcznego ustawiania tempa za pomocą przycisku TAP, co pozwala korzystać z efektów również wtedy, gdy automatyczne wykrywanie BPM nie daje prawidłowego rezultatu.

Sound Color Effects

DJM-800 oferuje również efekty przypisywane bezpośrednio do kanałów, pozwalające na szybką zmianę charakteru brzmienia podczas miksowania.

Regulacja parametrów odbywa się bezpośrednio z panelu miksera, dzięki czemu DJ może modyfikować brzmienie bez korzystania z zewnętrznego procesora efektów.

Korekcja kanałów

Każdy kanał wyposażono w niezależny 3-pasmowy korektor HI/MID/LOW.

Zakres regulacji wynosi:

• HI: od –26 dB do +6 dB przy 13 kHz
• MID: od –26 dB do +6 dB przy 1 kHz
• LOW: od –26 dB do +6 dB przy 70 Hz

Tak szeroki zakres tłumienia pozwala wykorzystywać korekcję nie tylko do subtelnego dopasowania brzmienia, ale również do kreatywnego miksowania i płynnego wycinania poszczególnych pasm.

Harmonic Mixing

Jedną z charakterystycznych funkcji DJM-800 jest Harmonic Mixing. Rozwiązanie to zostało zaprojektowane z myślą o ułatwieniu dopasowywania tonacji utworów podczas miksowania. Pioneer opisywał tę funkcję jako system wykrywający tonację utworu i pomagający dopasować ją do najbliższej właściwej wartości.

MIDI – 61 przypisywalnych funkcji

DJM-800 może pełnić również funkcję kontrolera MIDI. Do dyspozycji użytkownika jest 61 przypisywalnych kanałów MIDI, dzięki czemu elementy sterujące miksera mogą być wykorzystywane do komunikacji z kompatybilnymi urządzeniami i oprogramowaniem.

Mikser posiada także klasyczne złącze MIDI OUT DIN 5-pin, a dane dotyczące pracy urządzenia oraz synchronizacji mogą być przesyłane do zewnętrznych urządzeń MIDI.

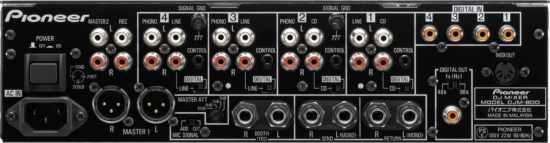

Rozbudowane wyjścia

Pioneer DJM-800 został przygotowany do pracy z profesjonalnymi systemami nagłośnieniowymi. Główne wyjście MASTER 1 wykorzystuje symetryczne złącza XLR, natomiast MASTER 2 jest dostępne w standardzie RCA.

Dodatkowo dostępne są:

• wyjście REC do rejestracji miksu,
• wyjście BOOTH dla odsłuchu DJ-a,
• wyjście SEND do zewnętrznego procesora efektów,
• wejście RETURN,
• cyfrowe wyjście DIGITAL OUT,
• wyjście słuchawkowe PHONES.

Poziom głównych wyjść może być dodatkowo tłumiony za pomocą przełącznika MASTER ATT z ustawieniami 0, –3, –6 oraz –12 dB.

Cyfrowe wejścia i wyjście

DJM-800 wyposażono w cyfrowe złącza koaksjalne RCA. Cyfrowe wejścia mogą być przypisywane do odpowiednich kanałów zamiast sygnału analogowego.

Cyfrowe wyjście MASTER może pracować z częstotliwością próbkowania 48 kHz/24 bit lub 96 kHz/24 bit, co pozwala dopasować parametry transmisji do współpracującego urządzenia.

Fader Start i integracja z odtwarzaczami Pioneer

Cztery złącza CONTROL umożliwiają współpracę miksera z kompatybilnymi odtwarzaczami Pioneer DJ. Połączenie przewodem sterującym pozwala wykorzystać funkcję Fader Start, dzięki której ruch fadera miksera może sterować funkcją start/stop odtwarzacza.

Mikrofon i monitoring

Mikser posiada dwa wejścia mikrofonowe oraz niezależną sekcję korekcji mikrofonu. EQ mikrofonu umożliwia regulację pasma wysokiego i niskiego.

Dla DJ-a dostępna jest rozbudowana sekcja monitoringu z wyjściem BOOTH oraz wyjściem słuchawkowym. Pozwala to na niezależną kontrolę odsłuchu podczas przygotowywania kolejnych utworów.

Zewnętrzne efekty

DJM-800 może współpracować z zewnętrznymi procesorami efektów. Do tego celu służą złącza SEND/RETURN na jackach 6,3 mm.

Pozwala to włączyć do toru audio dodatkowy efektor sprzętowy, zachowując jednocześnie możliwość korzystania z wbudowanych efektów miksera.

Pioneer DJM-800 – najważniejsze cechy

• profesjonalny 4-kanałowy mikser DJ,
• cyfrowa architektura audio,
• przetwarzanie 24 bit / 96 kHz,
• rozbudowany procesor efektów Beat Effects,
• automatyczna synchronizacja efektów z BPM,
• funkcja TAP do ręcznego ustawiania tempa,
• Sound Color Effects,
• funkcja Harmonic Mixing,
• 61 przypisywalnych kanałów MIDI,
• wejścia PHONO, CD/LINE i LINE,
• cyfrowe wejścia i wyjście koaksjalne,
• symetryczne wyjście MASTER XLR,
• niesymetryczne wyjście MASTER RCA,
• wyjście REC,
• wyjście BOOTH,
• SEND/RETURN dla zewnętrznych efektorów,
• dwa wejścia mikrofonowe,
• 4 złącza CONTROL,
• Fader Start,
• wyjście słuchawkowe 6,3 mm,
• solidna konstrukcja przeznaczona do profesjonalnych zastosowań.

Specyfikacja techniczna Pioneer DJM-800

Parametr	Specyfikacja
Model	Pioneer DJM-800
Typ	4-kanałowy cyfrowy mikser DJ
Przetwarzanie audio	24 bit
Częstotliwość próbkowania	96 kHz
Liczba kanałów	4
Wejścia PHONO	3 × RCA
Wejścia CD/LINE	4 × RCA
Wejścia LINE	RCA
Wejścia cyfrowe	DIGITAL IN, koaksjalne RCA
Wejścia mikrofonowe	MIC 1, MIC 2
Wejście RETURN	Jack 6,3 mm
Wyjście MASTER 1	XLR, symetryczne
Wyjście MASTER 2	RCA, niesymetryczne
Wyjście REC	RCA
Wyjście BOOTH	Jack 6,3 mm TRS
Wyjście SEND	Jack 6,3 mm
Wyjście PHONES	Jack stereo 6,3 mm
Wyjście DIGITAL OUT	Koaksjalne RCA
MIDI	MIDI OUT, DIN 5-pin
Złącza CONTROL	4 × mini jack 3,5 mm
Fader Start	Tak
Korekcja kanałów	3-pasmowa HI/MID/LOW
EQ HI	–26 dB do +6 dB / 13 kHz
EQ MID	–26 dB do +6 dB / 1 kHz
EQ LOW	–26 dB do +6 dB / 70 Hz
EQ mikrofonu HI	–12 dB do +6 dB / 10 kHz
EQ mikrofonu LOW	–12 dB do +6 dB / 100 Hz
Pasmo przenoszenia LINE	20 Hz – 20 kHz
Pasmo przenoszenia MIC	20 Hz – 20 kHz
Pasmo PHONO	20 Hz – 20 kHz, RIAA
S/N LINE	104 dB
S/N PHONO	88 dB
S/N MIC	84 dB
THD LINE–MASTER 1	0,005% lub mniej
Przesłuch LINE	82 dB
Standardowy poziom wejściowy PHONO	–52 dBu / 47 kΩ
Standardowy poziom wejściowy MIC	–52 dBu / 3 kΩ
Standardowy poziom wejściowy LINE	–12 dBu / 22 kΩ
MASTER 1	+2 dBu / 600 Ω
MASTER 2	+2 dBu / 10 kΩ
REC	–8 dBu / 10 kΩ
BOOTH	+2 dBu / 600 Ω
SEND	–12 dBu / 10 kΩ
PHONES	+8,5 dBu / 32 Ω
Tłumik MASTER ATT	0 / –3 / –6 / –12 dB
Cyfrowe wyjście	48 kHz/24 bit lub 96 kHz/24 bit
Efekty	Beat Effects + Sound Color Effects
Synchronizacja efektów	Automatyczne BPM + TAP
MIDI	61 przypisywalnych kanałów
Zasilanie	AC 220–240 V, 50/60 Hz*
Pobór mocy	ok. 30 W*
Zakres temperatury pracy	+5°C do +35°C
Wilgotność pracy	5–85%, bez kondensacji
Wymiary	320 × 381 × 108 mm
Masa	7,5 kg

*Parametry zasilania i poboru mocy mogą różnić się zależnie od wersji regionalnej urządzenia. Dokumentacja Pioneer podaje dla wersji europejskiej 220–240 V / 50–60 Hz.

Podsumowanie

Pioneer DJM-800 to jeden z charakterystycznych profesjonalnych mikserów DJ swojej generacji. Połączenie 4 kanałów, cyfrowego przetwarzania 96 kHz/24 bit, rozbudowanych efektów, wejść cyfrowych, MIDI, wyjść XLR oraz możliwości współpracy z zewnętrznymi efektorami sprawia, że urządzenie było projektowane z myślą o wymagających zastosowaniach klubowych i scenicznych.

Model DJM-800 jest obecnie urządzeniem archiwalnym, ale jego rozbudowana funkcjonalność i charakterystyczna konstrukcja sprawiają, że nadal może być interesującym rozwiązaniem dla DJ-ów oraz osób poszukujących klasycznego, profesjonalnego miksera Pioneer. Producent nadal udostępnia dla tego modelu dokumentację i instrukcje.
